Undvik gå på pumpen, ha koll på begreppen

Har du koll på olika typer av pumpar som finns på marknaden? Här är några exempel på pumpar som kan vara bra att känna till från A till nästan Ö. Och detta är bara ett urval...

Axiella pumpar/propellerpumpar ger höga flöden men inte så hög uppfodringshöjd. De har en vätskeriktning genom pumpen som är parallell med propelleraxeln.

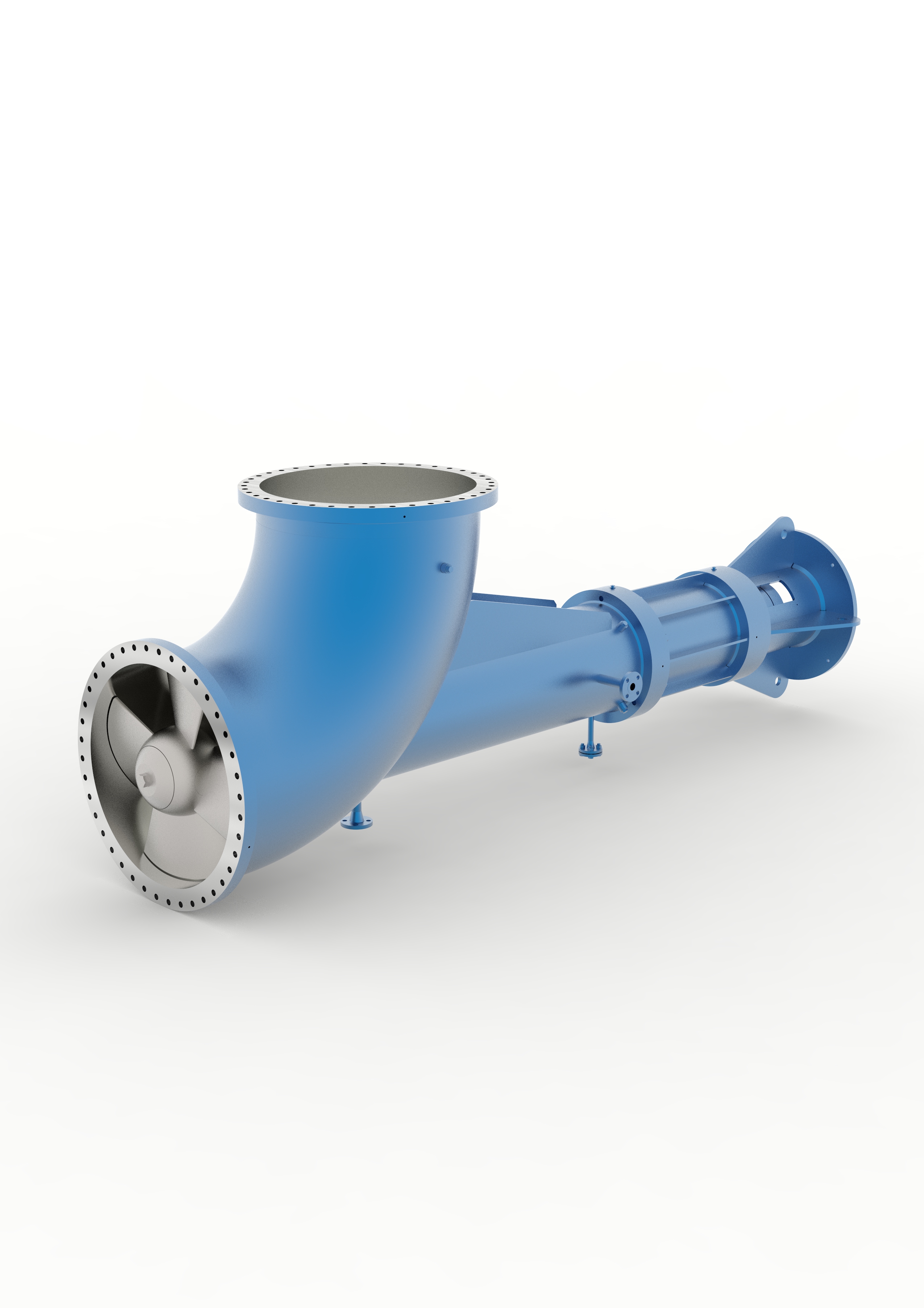

Propellerpump Foto: Torell Pump

Centrifugalpumpar /Rotordynamiska pumpar är en mycket vanligt grupp med många olika pumptyper där alla har ett eller flera skovelförsedda pumphjul. Används ofta för tunna vätskor.

En av många modeller av centrifugalpump. Foto: Zander & Ingeström

Deplacementpumpar/Förträngningspumpar fungerar så att för varje arbetscykel stängs en viss vätskevolym in i ett avgränsat utrymme och transporteras i pumpen, finns som många olika typer se till exempel kugghjulspumpen.

Excenterskruvpumpar har en skruv, inuti en gummistator där det bildas avtätade håligheter mellan rotor och stator. Används för alla typer av vätskor.

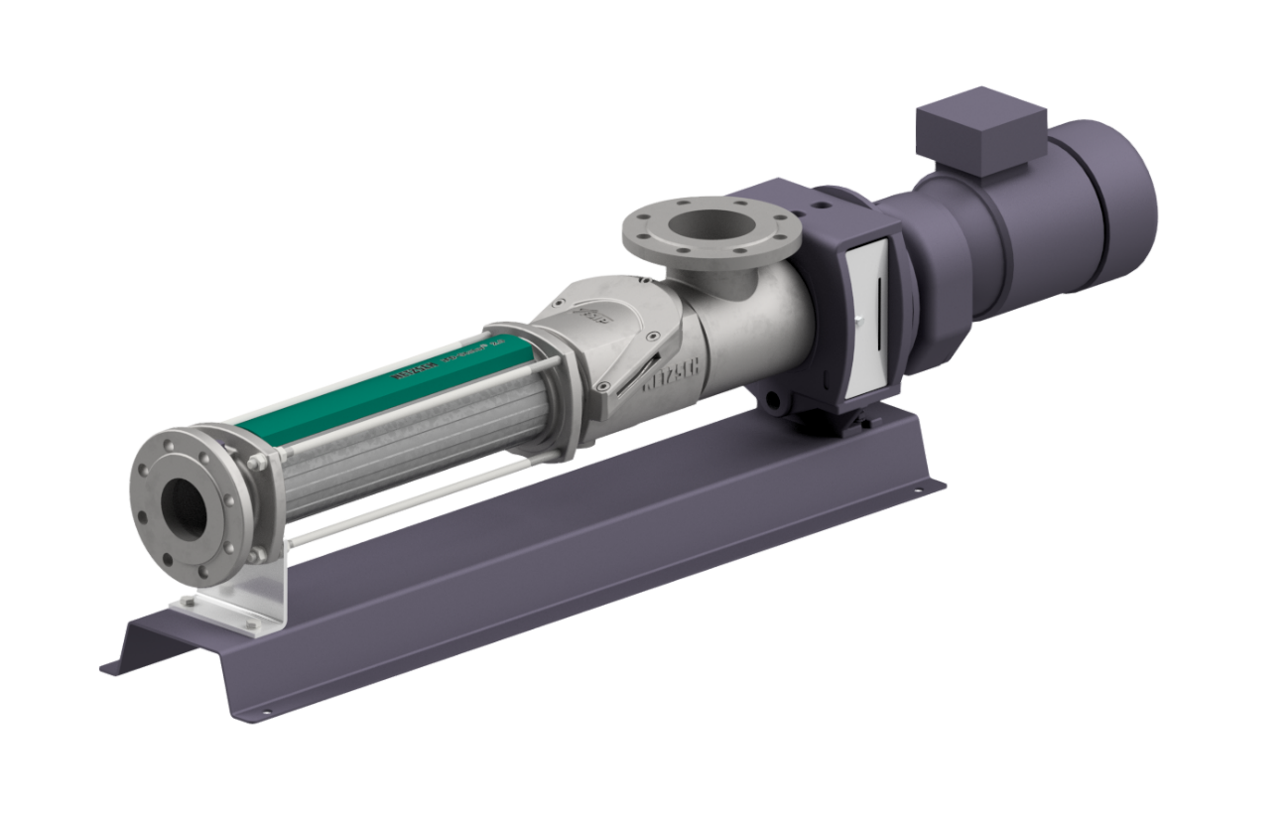

Excenterskruvpump. Foto: Zander & Ingeström

Impellerpumpar används brett. De ger en skonsam produkthantering, kan pumpa fasta partiklar eller vätskor som innehåller gaser samt är självsugande.

Kolvpumpar har som namnet antyder en kolv i en cylinder som skapar pumpverkan. Kan konstrueras för upp till flera tusen bars tryck.

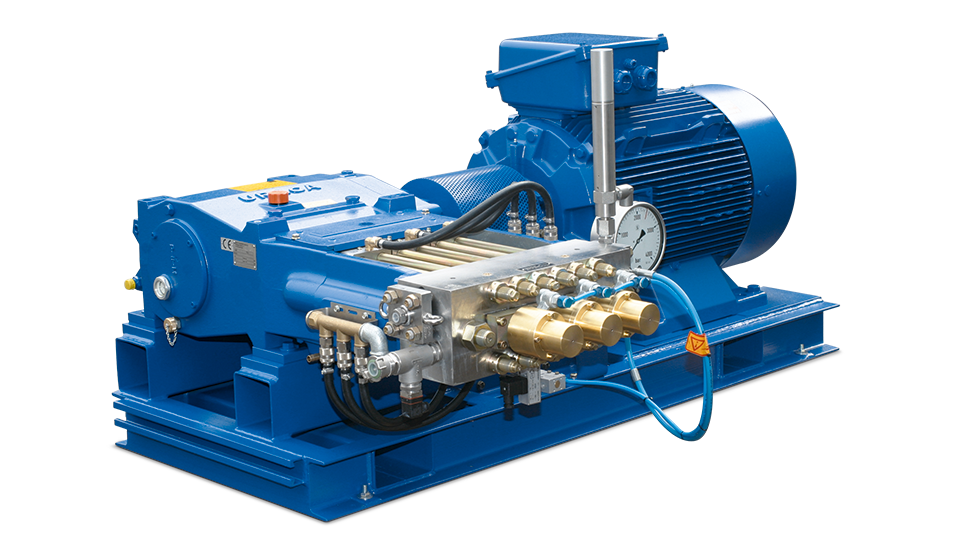

Kolvpumpar Foto: Torell Pump

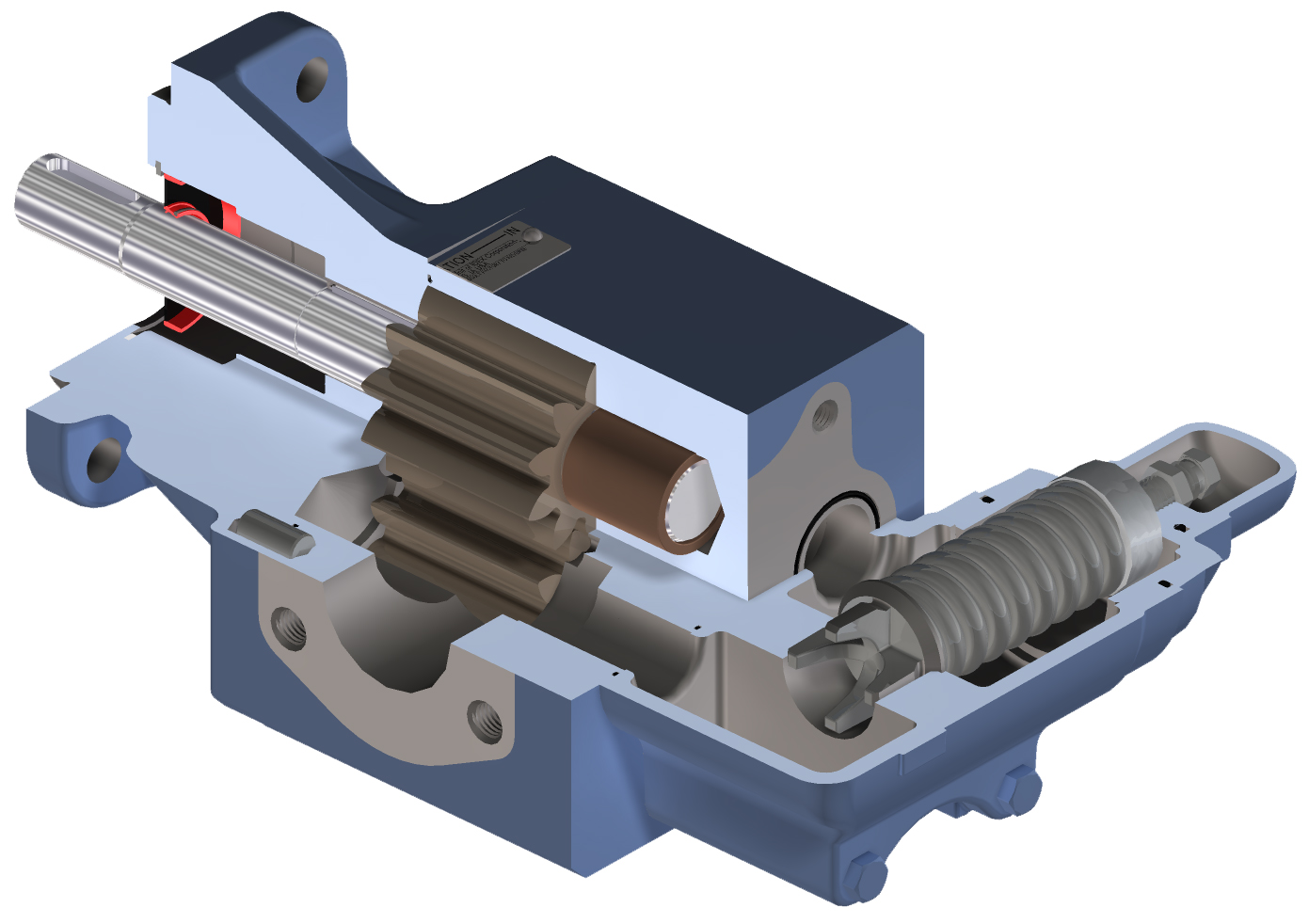

Kugghjulspumpar har två kugghjul, det ena hjulet drivs av det andra och vätskan transporteras i mellanrummet som bildas mellan kuggarna. Innerkugghjulspumpar är självsugande, har goda tryckegenskaper och ger ett pulsationsfritt flöde. Konstruktionen klarar både hög- och lågviskösa medier.

Kugghjulspump. Foto: Zander & Ingeström

Lamellpumpar har en rotor med lameller som suger med sig vätskan bakom varje lamell. Turbulens och återläckage är minimalt.

Lobrotorpumpar är en typ av förträngningspumpar och har två pumphjul vars utformning ger olika karaktär på flödet. Pumparna är robusta, självsugande och har goda tryckegenskaper.

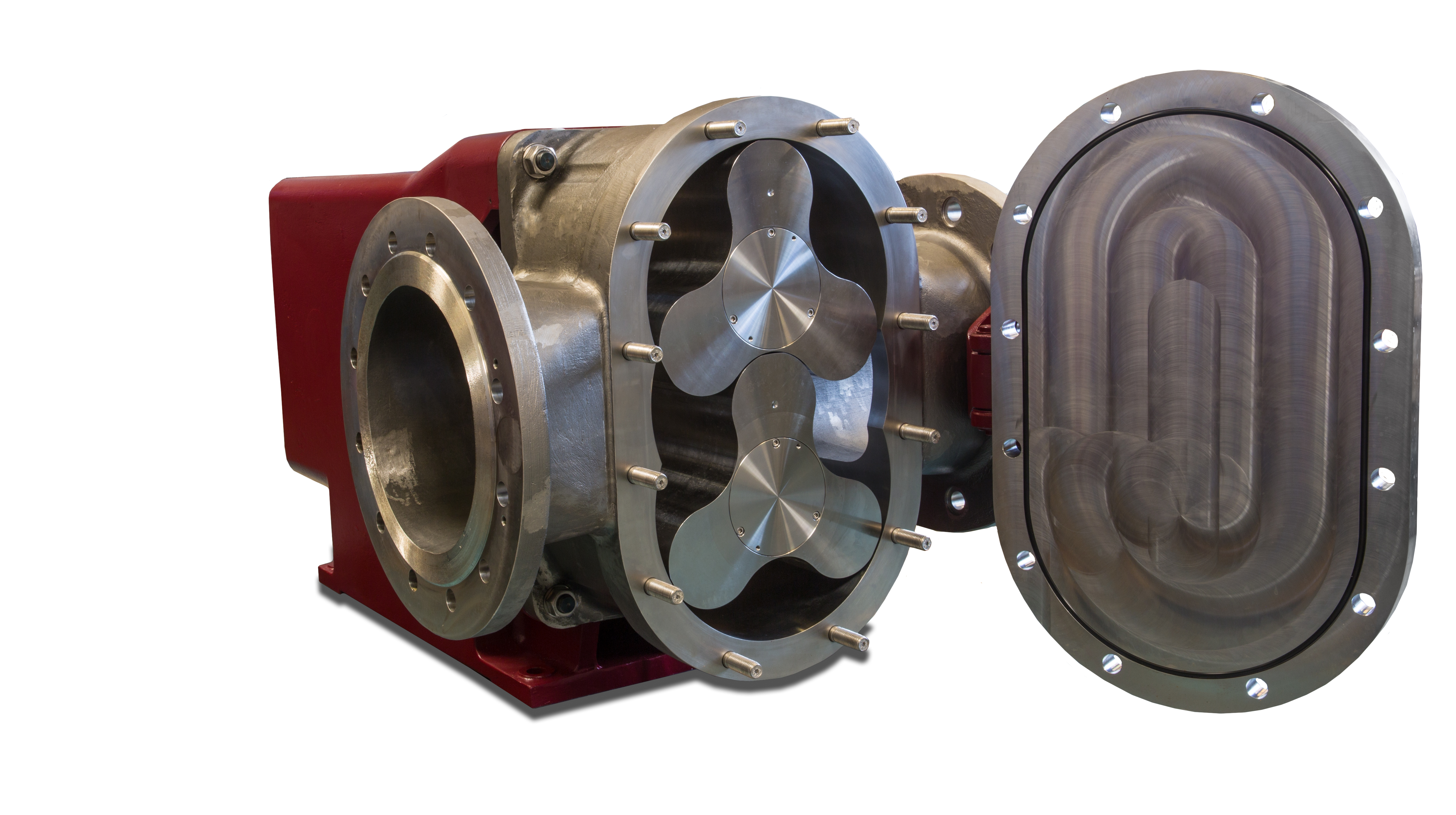

Lobrotorpump Foto: Zander & Ingeström

Magnetiskt drivna pumpar drivs genom att rotor och pumphjul utrustas magneter och alltså inte har fysisk kontakt genom en axel. De är lämpliga att använda då läckage från mekaniska axeltätningar inte är ok, till exempel för farliga och aggressiva vätskor.

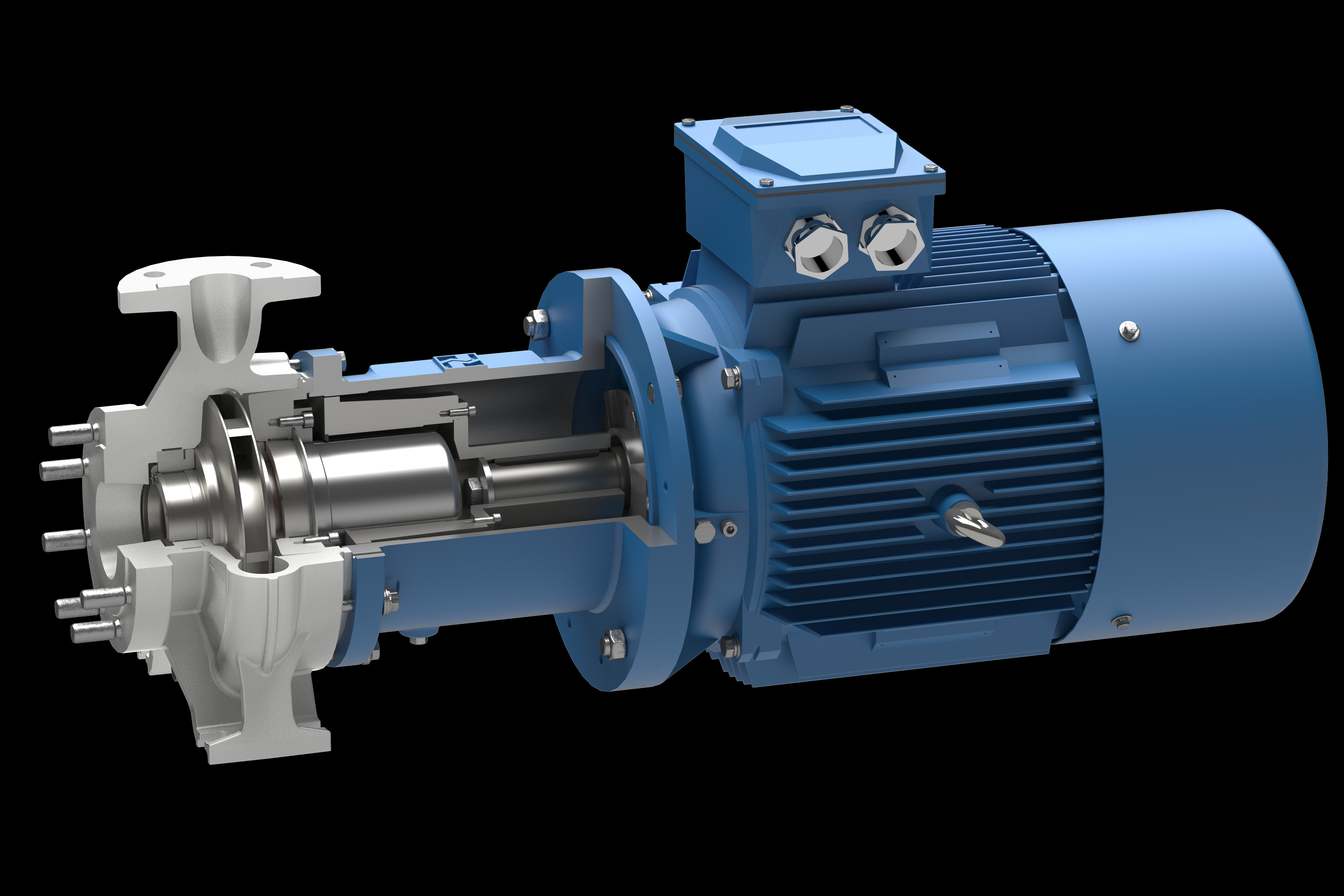

Magnetiskt driven pump. Foto: Torell Pump

Membranpumpar/Diafragmapumpar arbetar med ett flexibelt membran som pendlar fram och tillbaka. Den saknar axelgenomgång in till pumphuset vilket gör den läckagefri. De har god sugförmåga och kan användas för många typer av vätskor. De ger ett pulserande flöde.

Peristaltiska pumpar/slangpumpar är en typ av förträngningspump där vätskan hålls innesluten i en flexibel slang. De är täta och klarar höga uppfodringstryck. Många kan torrköras, är självsugande, kan köras reversibelt. Inom industrin används den för kemikalier där kontaminering eller kontakt med andra delar än slangen måste undvikas. Pumptypen är också lämplig för vätskor med partiklar, samt för högviskösa och klibbiga vätskor.

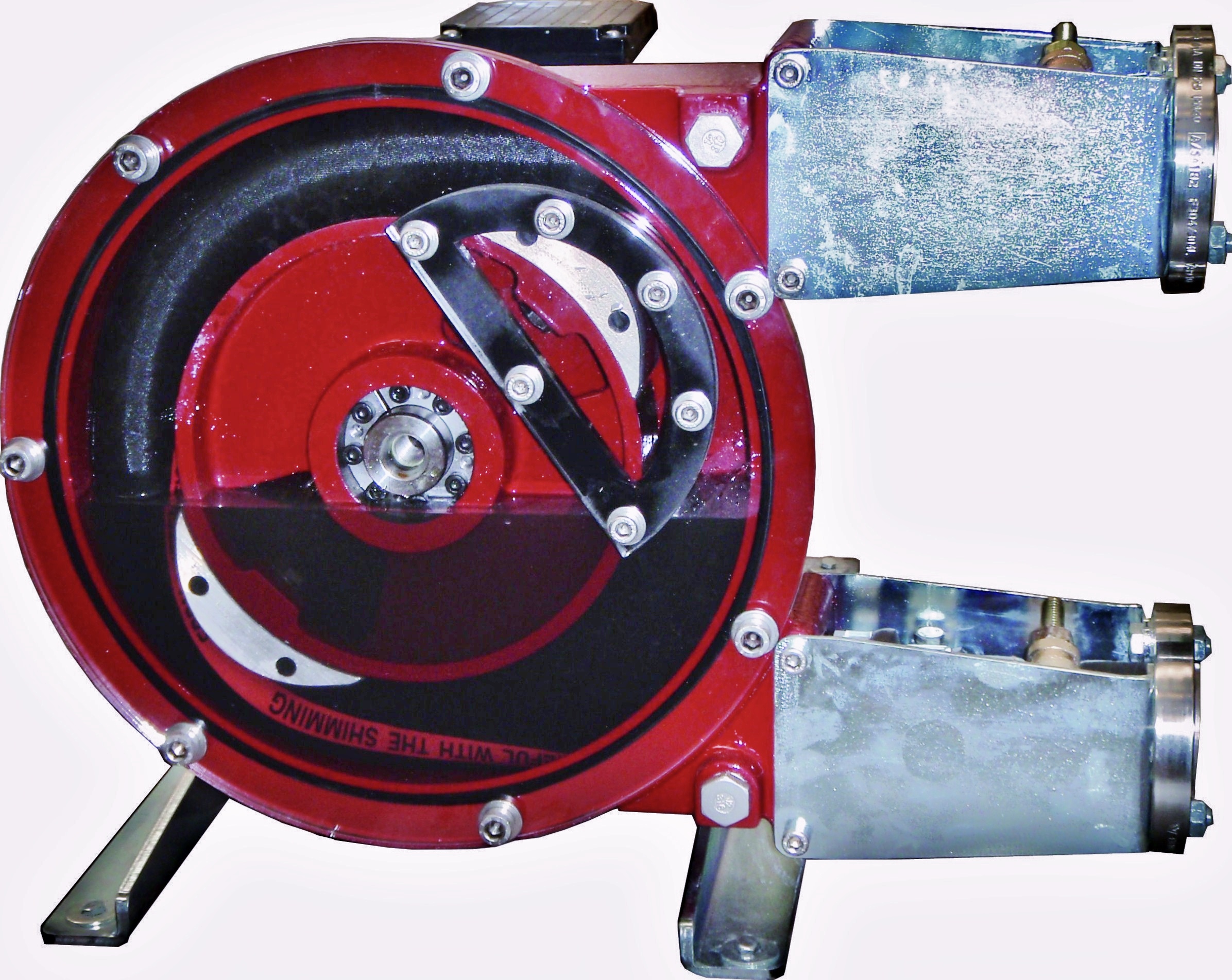

Slangpump. Foto: Zander & Ingeström

Pitotrörspumpar har ett roterande hus som accelererar den inströmmande vätskan till hög hastighet och högt statiskt tryck.

Sinuspumpar är ventillösa, täta och pulsationsfria förträngningspumpar.

Skruvpumpar är självsugande förträningspumpar. Finns med ett antal olika skruvar, vanligast är treskruvspumpen. Konstruktionen med flera skruvar uppfanns av en svensk, Carl Montelius på 1920-talet.

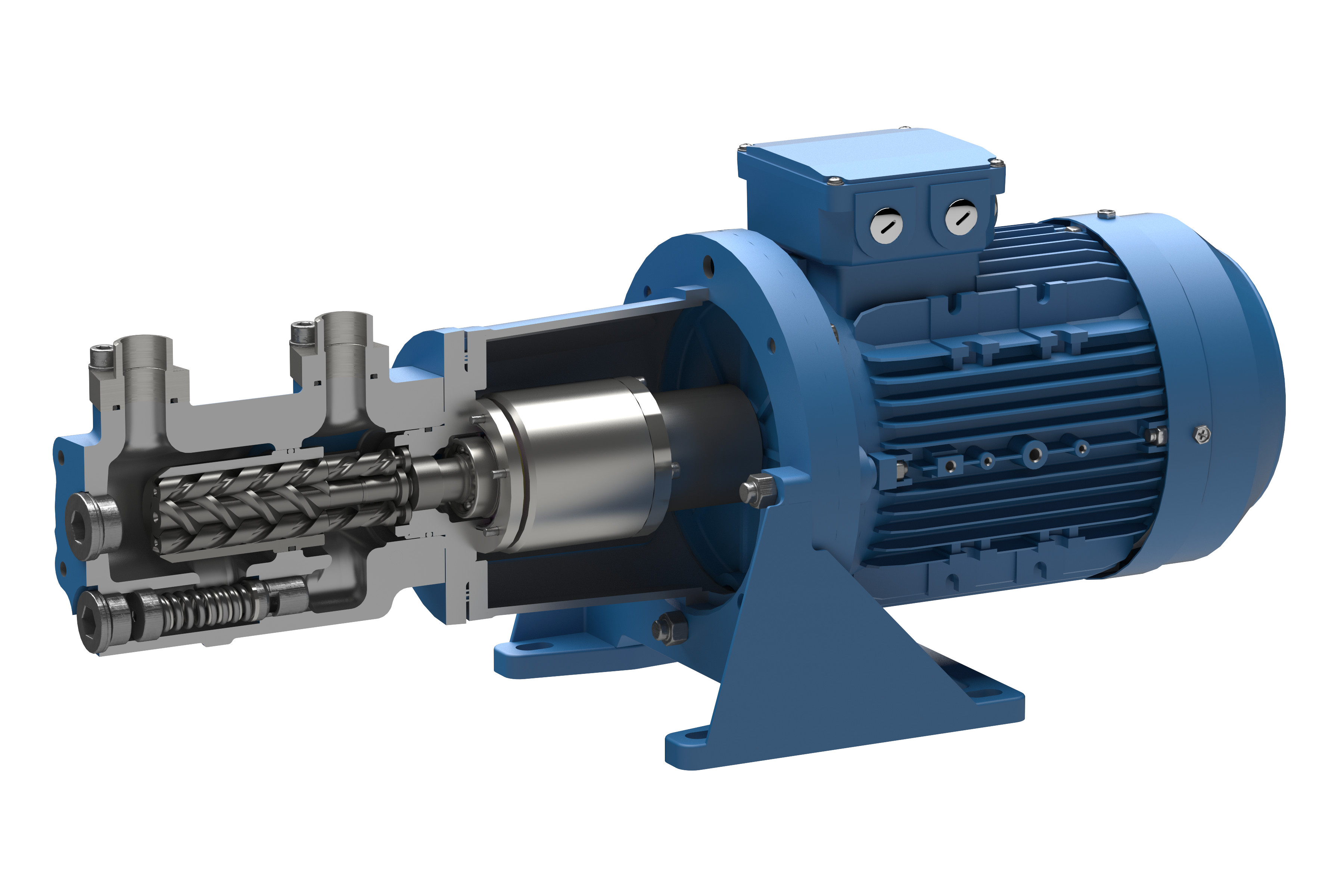

Treskruvspump. Foto: Torell Pump

Snäckpumpar/Arkimedesskruvar har kapaciteten att pumpa råvatten, även när det innehåller partiklar och skräp och har en mycket hög tillförlitlighet. Snäckpumpar placeras i ett tråg till exempel betong eller stål. Exempelapplikationer är pumpar till inlopp på reningsverk, pumpstationer, invallning samt industriellt avloppsvatten.

>

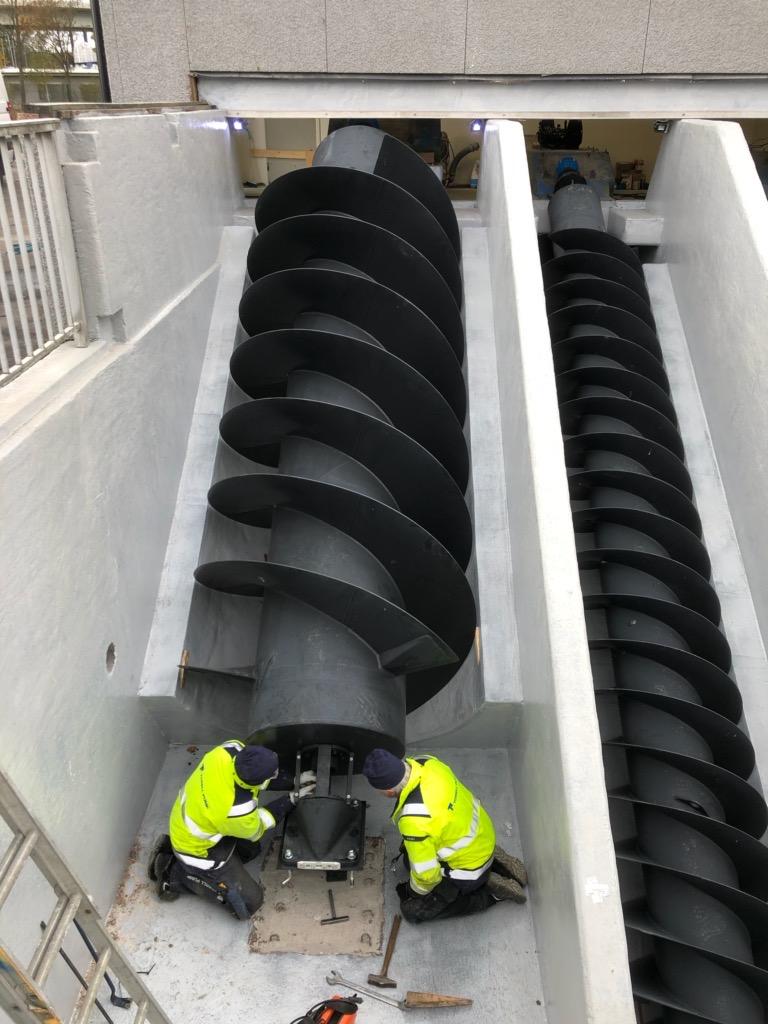

Montering av snäckpump. Foto: Torell Pump

Tryckstegringspump/Boosterpump är samlingsnamn för pumpar som höjer trycket i ett system.

Turbopumpar har ett eller flera skovelförsedda pumphjul, som roterar i ett pumphus.

Vingpumpar kan ha stela eller flexibla vingar. Stela vingar är lämplig för de flesta rena vätskor och särskilt för sådana med visst gasinnehåll eller med stort kokpunktsintervall. Vingarnas kan bytas ut vilket ger låga underhållskostnader.

I vingpumpar med flexibla vingar är rotorn tillverkad av en elastomer, gummi. Rotorns livslängd är därför begränsad och den bör därför användas för kontinuerlig drift.

Källa: Pumpportalen, Torell Pump, Zander & Ingeström mfl.
